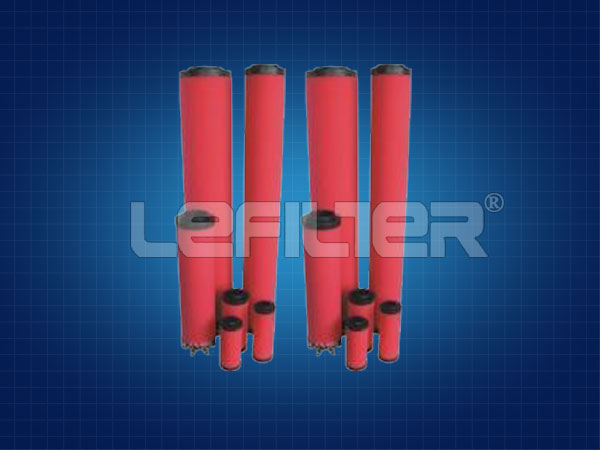

Hanlison利菲尔特滤芯采用不同结构的不锈钢骨架，耐腐蚀、结构性能优；焊接强度高、气流阻力低。不同精度级别滤芯采用不同结构型式、新型“矩阵混合纤维”使介质接触面积面积大，改进了滤除率，提高了过滤效果。采用抗油耐酸类化学腐蚀的封闭涂沫泡套筒，防止了聚结液体重新进入气流，确保了高效率除油。
滤芯分为以下五个等级：
1、滤除大量液体和3微米大小的凝聚物
2、滤除液态水和油；滤除小至1微米的固态颗粒
3、聚结细小的水汽和油雾；滤除小至0.01微米的固态颗粒
4、聚结细小的水汽和油雾；滤除小至0.01微米的固态颗粒
5、滤除活性炭可吸收的油蒸气和碳氢化合物蒸气；滤除小至0.01微米的固态颗粒
利菲尔特推荐部分型号：
E9-12、E9-16、E9-20、E9-24、E9-28
E5-32、E5-36、E5-40、E5-44、E5-48；
E3-12、E3-16、E3-20、E3-24、E3-28、
E9-32、E9-36、E9-40、E9-44、E9-48、
E7-12、E7-16、E7-20、E7-24、E7-28、
E7-32、E7-36、E7-40、E7-44、E7-48；
E3-32、E3-36、E3-40、E3-44、E3-48；
E1-12、E1-16、E1-20、E1-24、E1-28、
E1-32、E1-36、E1-40、E1-44、E1-48
E5-12、E5-16、E5-20、E5-24、E5-28
|
过滤器型号 |
公称流量 |
接口尺寸 |
滤芯型号 |
滤芯数量 |
|
XF*-16 |
1 |
1/2 |
E*-16 |
1 |
|
XF*-20 |
1.72 |
1quot; |
E*-20 |
1 |
|
XF*-24 |
2.9 |
1-1/2quot; |
E*-24 |
1 |
|
XF*-28 |
4.9 |
1-1/2quot; |
E*-28 |
1 |
|
XF*-32 |
7.2 |
1-1/2quot; |
E*-32 |
1 |
|
XF*-36 |
10.7 |
2quot; |
E*-36 |
1 |
|
XF*-40 |
14 |
2quot; |
E*-40 |
1 |
|
XF*-44 |
17.7 |
DN65 |
E*-44 |
1 |
|
XF*-48 |
22 |
DN80 |
E*-48 |
1 |
|
XF*-56 |
36 |
DN100 |
E*-44 |
1 |
|
XF*-60 |
54 |
DN100 |
E*-44 |
2 |
|
XF*-64 |
72 |
DN100 |
E*-44 |
3 |
|
XF*-68 |
90 |
DN125 |
E*-44 |
4 |
|
XF*-70 |
108 |
DN125 |
E*-44 |
5 |
|
XF*-72 |
126 |
DN150 |
E*-44 |
6 |
|
XF*-73 |
144 |
DN150 |
E*-44 |
7 |
|
XF*-74 |
162 |
DN150 |
E*-44 |
8 |
|
XF*-75 |
180 |
DN150 |
E*-44 |
9 |
|
XF*-76 |
198 |
DN150 |
E*-44 |
10 |
|
XF*-80 |
252 |
DN150 |
E*-44 |
14 |
工作压力修正系数
|
在压力不是7kg/㎡（bar）时，若要确定较大流速，可从以上表找出流速，然后乘以与过滤器进气口较小压力相对的修正系数，切勿根据管道尺寸选择过滤器，应根据流速和运行压力进行选择。 |
|
进气口较小压力
kg/㎡（bar） |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
12 |
14 |
16 |
18 |
20 |
21 |
|
修正系数 |
0.38 |
0.50 |
0.62 |
0.75 |
0.87 |
1.00 |
1.12 |
1.24 |
1.37 |
1.62 |
1.86 |
2.11 |
2.36 |
2.61 |
2.73 |
美国Hankison新款
|
流量 |
E1
除油除臭过滤芯 |
E3
超高效除油芯 |
E5
高效除油芯 |
E7
通气管线过滤芯 |
E9
分离/过滤芯 |
|
0.57 |
E1-12 |
E3-12 |
E5-12 |
E7-12 |
E9-12 |
|
1 |
E1-16 |
E3-16 |
E5-16 |
E7-16 |
E9-16 |
|
1.72 |
E1-20 |
E3-20 |
E5-20 |
E7-20 |
E9-20 |
|
2.9 |
E1-24 |
E3-24 |
E5-24 |
E7-24 |
E9-24 |
|
4.9 |
E1-28 |
E3-28 |
E5-28 |
E7-28 |
E9-28 |
|
7.2 |
E1-32 |
E3-32 |
E5-32 |
E7-32 |
E9-32 |
|
11 |
E1-36 |
E3-36 |
E5-36 |
E7-36 |
E9-36 |
|
14 |
E1-40 |
E3-40 |
E5-40 |
E7-40 |
E9-40 |
|
18 |
E1-44 |
E3-44 |
E5-44 |
E7-44 |
E9-44 |
|
22 |
E1-48 |
E3-48 |
E5-48 |
E7-48 |
E9-48 |
|
） |
残留有分量（ppm） |
|
E1:0.01 |
0.001 |
|
E3:0.01 |
0.001 |
|
E5:0.01 |
0.01 |
|
E7:1 |
1 |
|
E9:3 |
5 |
美国Hankison旧款
|
流量 |
C级 |
T级 |
A级 |
H级 |
|
0.5 |
0.74442-01 |
0731-4 |
0713-3 |
0715-3 |
|
2-3 |
0.7444-01 |
0731-5 |
0713-5 |
0715-5 |
|
6 |
07.4445-01 |
0731-6 |
0713-6 |
0715-6 |
|
8 |
07.4446-01 |
0731-7 |
0713-7 |
0715-7 |
|
10-12 |
07.444-01 |
0731-8 |
0713-11 |
0715-11 |
|
15 |
07.4447-01 |
0731-8 |
0713-11（2支） |
0715-11（2支） |
|
20 |
07.4447-01(2支) |
0731-9 |
0713-11（2支） |
0715-11（2支） |
|
过滤精度（μm） |
残留有分量（ppm） |
|
C级：3 |
5 |
|
T级：1 |
1 |
|
A级：0.01 |
0.01 |
|
H级：0.01 |
0.001 |
